RGB LED Riesen Laufschrift
Vorteile:
Die Laufschrift haben wir damals extra für unser Geschäft angefertigt,
weil Laufschriften in dieser Größe mit 70.000,- Euro uns zu teuer waren.
Außerdem wollten wir eine Technik haben, die es leider noch nicht gab.
So entwickelten wir eine neue Technik ohne Zeilendurchlauf.
Sie ist besonders augenfreundlich und flimmert nicht.
Mit der neuen Technik wird ein Schrägstellen des Lauf-Textes verhindert.
Die LEDs werden zeitgleich mit allen anderen LEDs aktualisiert.
Jede LED besitzt deshalb auch einen eigenen Speicher
und wird nicht wie üblich in einer LED-Matrix im Zeilendurchlauf
mit Überlast angepulst, sondern mit Gleichspannung schonend betrieben.
So wird eine lange und zuverlässige Lebensdauer gewährleistet.
Für eine weitreichende und harmonische Sicht, haben wir spezielle RGB-LEDs
mit hoher Helligkeit verwendet.
Durch Sie lassen sich farbige Texte, sowie bunte Bilder darstellen.
| Rot, | Gelb, | Grün, | Türkis, | Blau, | Lila, | Weiß |
Zur Ansteuerung der Laufschrift-Module wird ein PC oder ein Laptop
mit 25-pol-Drucker-Anschluss verwendet.
Somit ist eine beschränkungsfreie Darstellung möglich.
Es können eigene Bilder im Format bmp, jpg, gif und ico verwendet werden.
Im Laufschrift-Programm können Diese dann für Animationen verwendet werden.
Die Lauf-Texte und Animationen werden im Laufschriftprogramm
zusammengestellt und können anschließend abgespeichert werden.

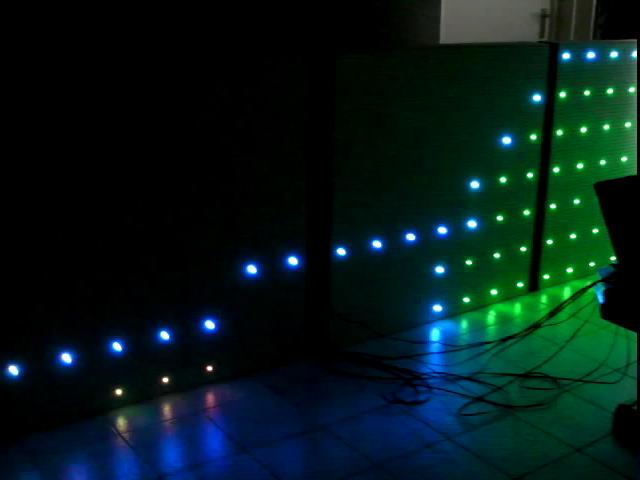

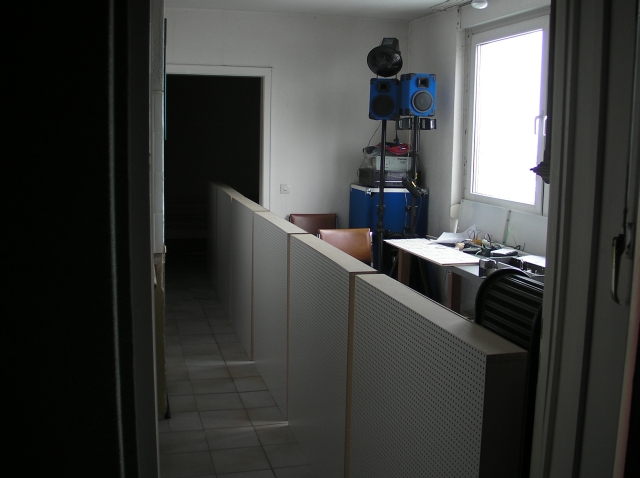

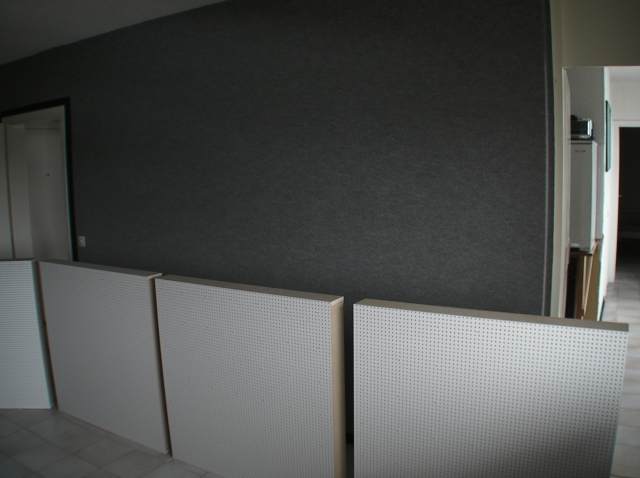

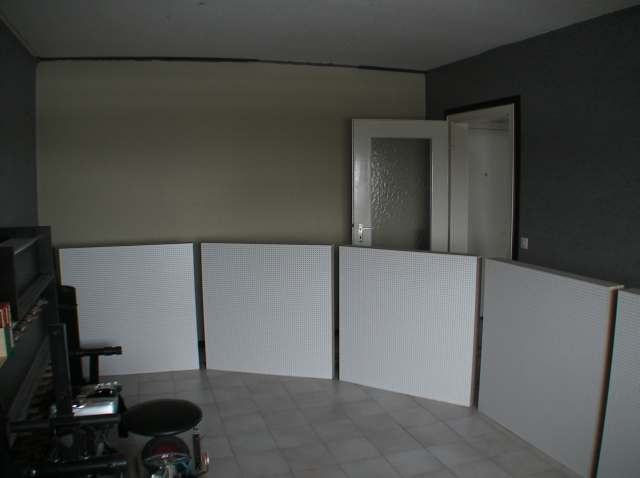

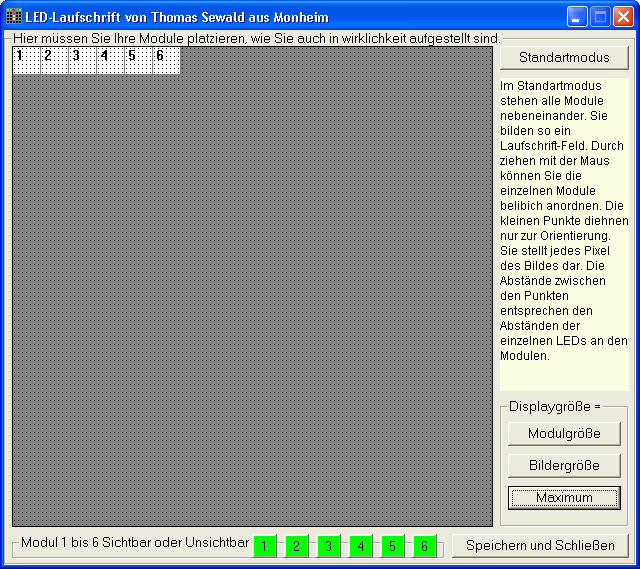

Anordnen der Module:
Die 6 Module können einzeln oder auch zusammen betrieben werden.
Man kann Sie auch übereinander oder frei anordnen.
Die Modul-Bilder werden dann auf dem Abtastbild so platziert,
wie Sie auch in Wirklichkeit aufgestellt werden.
Werden alle 6 Module im Abtastbild nebeneinander platziert,
bilden Sie eine 6,5 Meter lange und 1 Meter hohe Anzeigefläche. (Laufschrift)

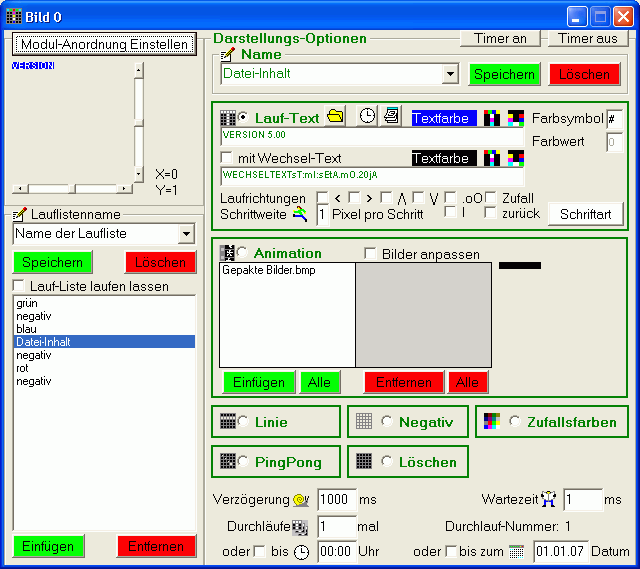

Funktionen des LED-Steuer-Programms:

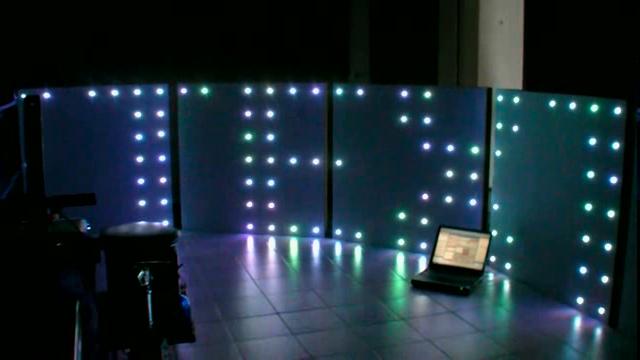

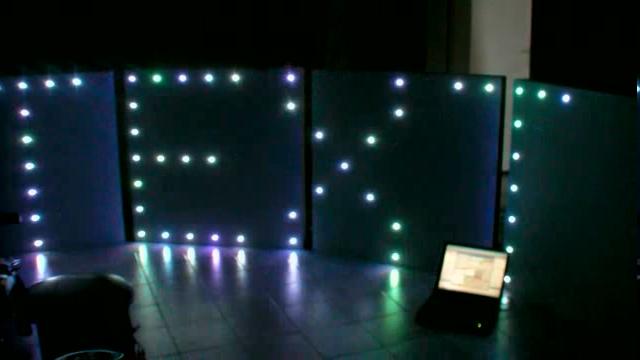

Darstellungs-Option: Lauf-Text
Es können alle Schrift-Arten und Größen für den Lauftext verwendet werden.
Pro Text-Zeile können 6000 Zeichen dargestellt werden.
Es kann aber auch der Inhalt einer Datei angezeigt werden.
Diese Datei muß sich aber im Laufschrift-Ordner befindet.
Dies ist wichtig, wenn man z.B.: ein USB-Messgerät anschließen,
und die Daten anzeigen will. z.B.: Wetterstation, Temperatur, Stromverbrauch, ect...
Zusätzlich können 7 verschiedene Farben für Text und Hintergrund ausgewählt werden.
Jeder Buchstabe im Textfeld kann aber auch eine andere Farbe haben.
Mit dem Farbzeichen und einem Farbwert von 0 bis 7
kann die gewünschte Farbe gesetzt werden.
Die Laufrichtungen: Links, Rechts, Hoch und Runter sind miteinander kombinierbar.
Bei der Laufrichtung: [.oO] kommt die Schrift von Hinten nach Vorne.
Die Funktion [Zufall] sorgt dafür, dass jeder Buchstabe sich in eine
andere Richtung von seinem Ort aus entfernt.
Mit der Funktion [zurück] läuft die Zufalls-Funktion Rückwerts.
Mit der Funktion [I] werden die Text-Buchstaben übereinander angezeigt.
Das ist wichtig, wenn der Text Senkrecht von Unten nach Oben laufen soll.
Datum- sowie Echt-Zeit- Elemente lassen sich einfach in den
Lauftext einbeziehen. z.B.: (Es ist sT Uhr und mI Minuten)
Mit der Schrittweite kann eingegeben werden, um wie viele Pixel sich
der Lauf-Text bewegen soll.
Darstellungs-Option: Animation mit Bildern
Es können auch Bilder für Animationen verwendet werden.
Alle Bilder, die sich im Programm-Ordner befinden,
werden bei Programmstart automatisch in die Dateiliste mit aufgenommen.
Wenn ein Bild in der Dateiliste angeklickt wird,
wird Es in einer kleinen Vorschau angezeigt.
Mit der grünen Taste [Einfügen] wird das aktuelle Bild
dann in die Animations-Liste eingefügt.
Mit der roten Taste [Entfernen] wird ein Bild aus der Animations-Liste wieder entfernt.
Es können auch Bilder mehrmals in die Liste eingefügt werden.
z.B.: Für den kleinen Nachrichten-Sprecher wurden nur 7 verschiedene Bilder verwendet.
Zusätlich können auch Kreise, Linien und Rechtecke angezeigt werden.
Mit der Lösch-Taste können Bild auch wieder gelöscht werden.

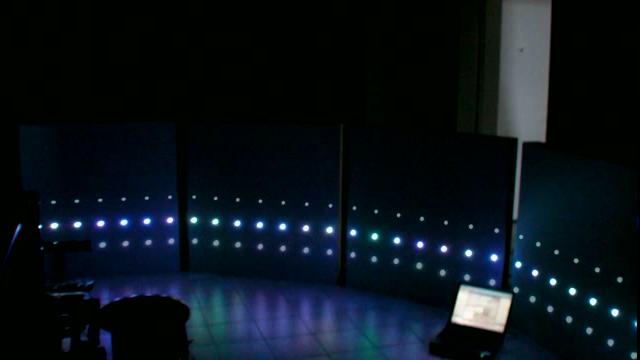

Darstellungs-Optionen: Linie
Hier läuft eine negative Linie waagerecht von oben nach unten durchs Bild.

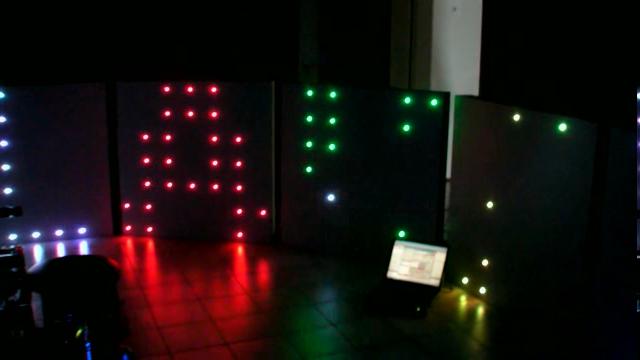

Darstellungs-Optionen: PingPong
Hier fliegt ein Punkt über das Display, und prallt an den Farben ab.
Dabei nimmt er immer ein Pixel weg, so das die Darstellung langsam verschwindet.
Darstellungs-Optionen: Negativ
Hier wird das Bild der letzten Darstellung negativ dargestellt.
Darstellungs-Optionen: Löschen
Hiermit wird die Anzeige gelöscht. Dies ist wichtig,
wenn nach einer Animation ein Lauf-Text angezeigt werden soll.
Ohne löschen bleibt das letzten Bild als Hintergrundbild bestehen.

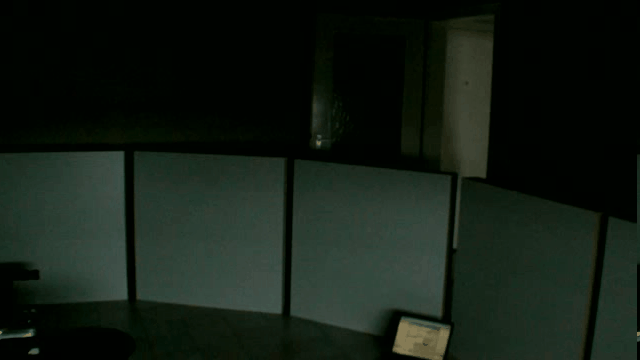

Darstellungs-Optionen: Zufalls-Farben
Hiermit wird die gesamte Anzeigefläche in einer Zufallsfarbe angezeigt.
Darstellungs-Optionen: Zufalls-Form
Mit dieser Option werden zufällig Formen und Farben angezeigt.
In einem kleinen Textfenster kann eingetragen werden,
wie viele Formen erscheinen sollen. (1-9)
Dieser Effekt ist hauptsächlich als Disco-Licht-Effekt einsetzbar.
Verzögerung
Hier wird eingestellt, wie viele Millisekunden jeder Schritt dauern soll.
1 ms = am schnellsten und 9999 ms am langsamsten.
Wartezeit
Hier wird eingestellt, wie viele Millisekunden nach jeder
Darstellung gewartet werden soll, bevor die Nächste anfängt.
Durchlauf
Hier wird eingestellt, wie oft die Darstellung sich wiederholen soll.
oder bis X Uhr
Die Darstellungen können auch zeitlich begrenzt werden.
Hier kann eingeben werden, bis wie viel Uhr die Darstellung sich wiederholen soll.
oder bis zum X Datum
Oder bis zu welchem Datum sich die Darstellung wiederholen soll.
Darstellungen sichern und benutzen
Nachdem eine eigene Darstellung erstellt wurde,
sollte Sie mit einem Namen abspeichert werden.
Alle Darstellungen sind oben bei [Name] in der Auswahlliste geführt,
und können bei Bedarf geändert und mit neuem Namen wieder gespeichert werden.
Auf der linken Seite im Programm kann mit der grünen Taste [Einfügen]
die ausgewählte Darstellung in die Laufliste eingefügt werden.
Wenn alle Darstellungen zusammengestellt sind,
sollte diese Lauf-Liste Oben Links auch mit einem Namen abgespeichert werden.
Mit dem Haken [Laufliste laufen lassen] wird die Laufliste abgearbeitet,
und alle Darstellungen laufen hintereinander ab.
Nachdem die Laufliste abgearbeitet ist, fängt Sie wieder von Vorne an.
So können verschiedene Lauflisten für verschiedene Anlässe ausgewählt werden.
Wenn das Programm gestartet wird,
wird automatisch die zuletzt benutzte Laufliste geladen und abgearbeitet.
Da die Leuchtdioden sehr hell sind, sollten die Module
Nachts nicht in Wohngebieten eingesetzt werden.
Die LEDs werden mit ca. 8 mA Strom pro Farbe betrieben,
da keine Treiber-ICs verwendet werden.
Laut Hersteller-Angabe können die LEDs mit 20 mA pro Farbe
ca. 100000 Stunden lang betrieben werden.
Sollte irgendwann doch mal ein Grund zum LED-Wechsel bestehen,
kann die Rückwand zwecks LED-Austausch aufgeschraubt werden.
Pro Modul wurden 49 RGB-Leuchtdioden mit hoher Helligkeit eingebaut.
Hier mal ein kleines Beispiel für die Zusammenstellung
der 7 verschiedenen Farben für Text und Hintergrund.
|
dass ein Text mit schwarzem Hintergrund am besten zu lesen ist.
Da die Module nur für Fernsicht konstruiert wurde,
sind Sie nicht im Nahbereich unter 10 Meter einsetzbar.
Optimal wäre eine Entfernung von 100 Metern.
Abends Lesbar bis ca. 1000 Metern.
Die Module wurden damals speziell nur für den Inneneinsatz gefertigt.
Für den Einsatz im Freien, müßte man die Module in ein wetterfestes Gehäuse einbauen.
Wieweit die Module jedoch Temperatur- und Feuchtigkeits- fest sind,
müßte erst noch getestet werden.

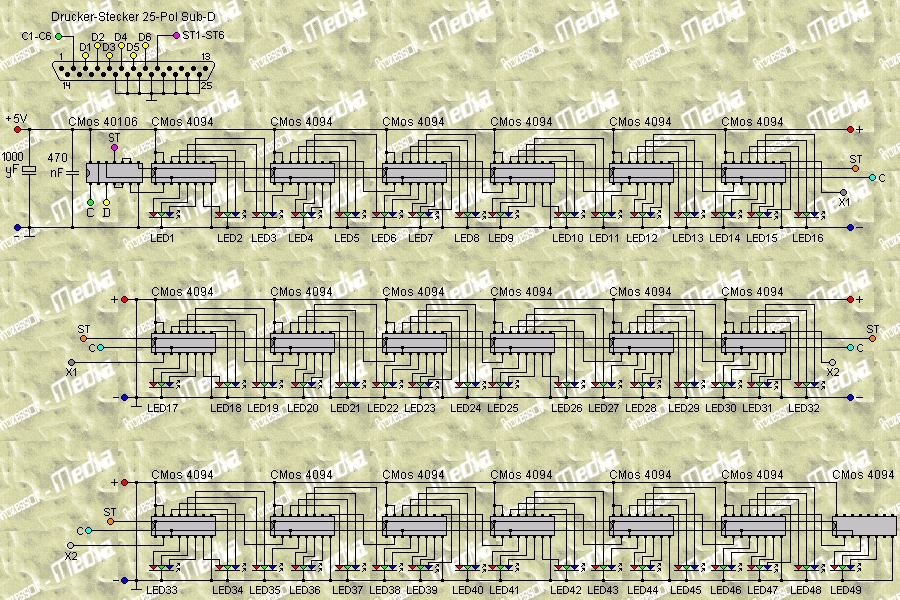

Hier noch ein Schaltplan der einzelnen Module.
Er zeigt, wie viel Aufwand es ist, auf eine Matrix zu verzichten.
Natürlich braucht man zum Ansteuern noch ein Programm.
Dies gibt es auf unserer Programmseite.
Man könnte natürlich noch mehr LEDs und ICs hintereinander Schalten.
Jedoch müsste man dann noch im Quelltext des Programms die Modulgröße
von 7 x 7 auf die neue LED-Menge ändern.
