Köf Holzlok Spur 5 Zoll selber bauen

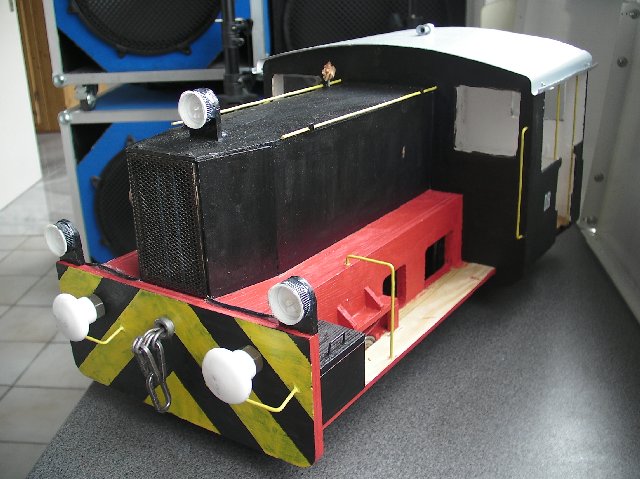

Die Lok habe ich mit Hilfe von Fotos und Eisenbahnmuseumsbesuche nachbauen können.

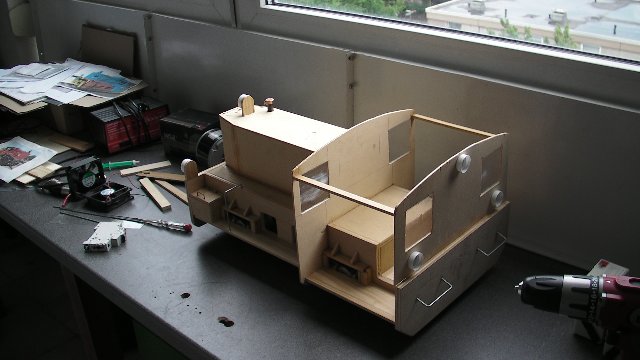

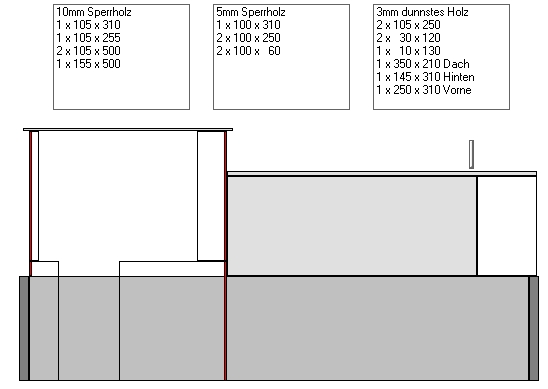

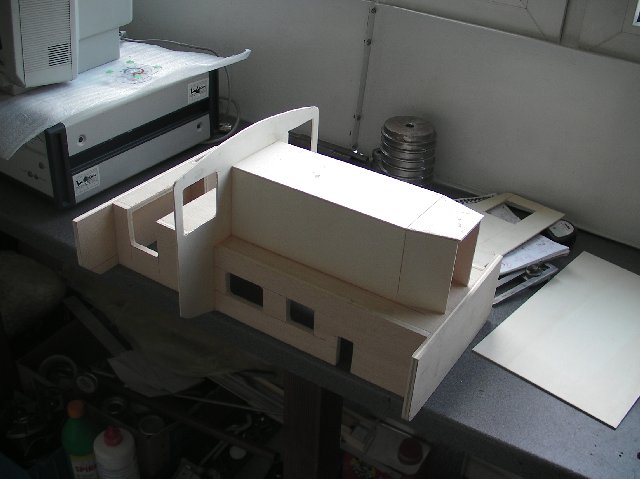

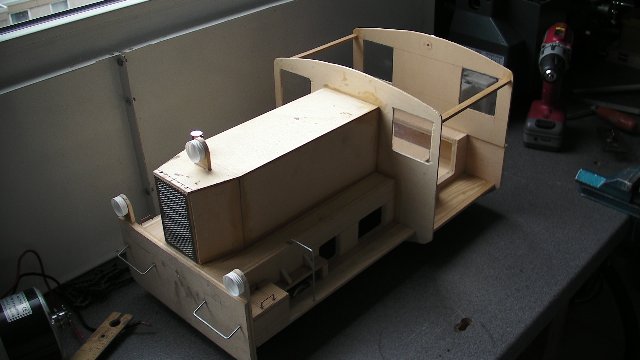

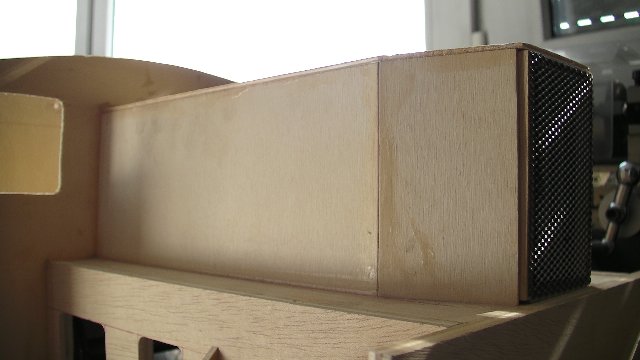

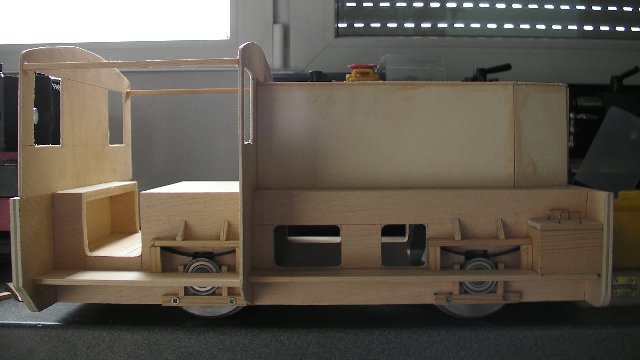

Die dicksten Teile sind aus 10mm Sperrholz und die Seitenteile aus 3mm Sperrholz.

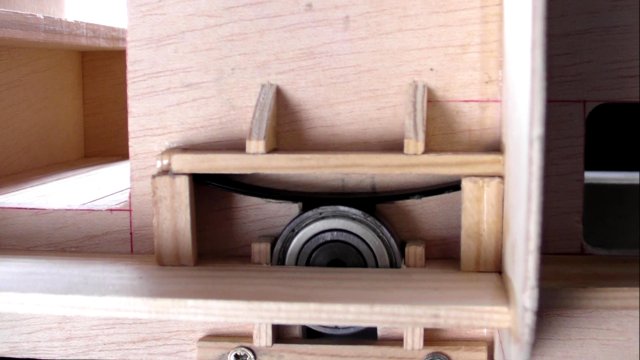

Die Federung besteht aus 10mm Federstahl.
Den habe ich aus Fußklammern für Fahrradfahrer mir zurechtgeschnitten.

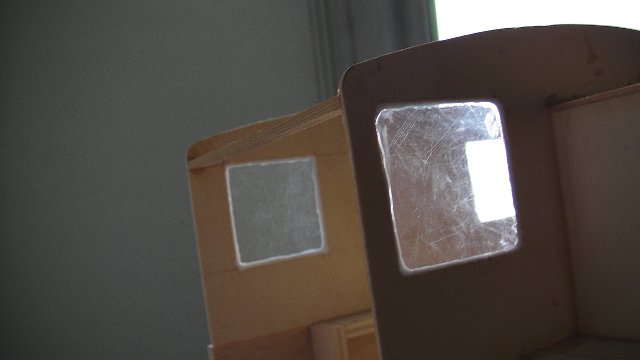

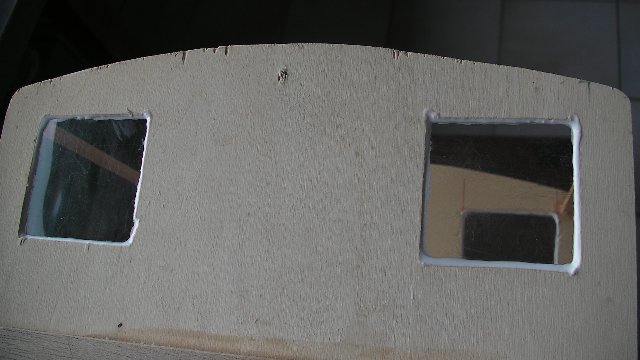

Die Fenster sind aus 1mm Plexiglas vom Baumarkt und die Kugellager waren Restposten.

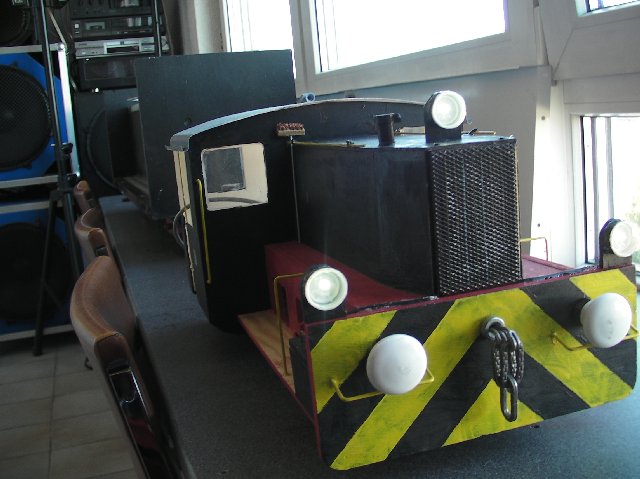

Die Lampen sind aus Holz, Deckeln von Milchpackungen, 1mm Plexiglas und weißen LEDs.

Die Stangen sind aus 3mm Stahldraht aus dem Baumarkt.

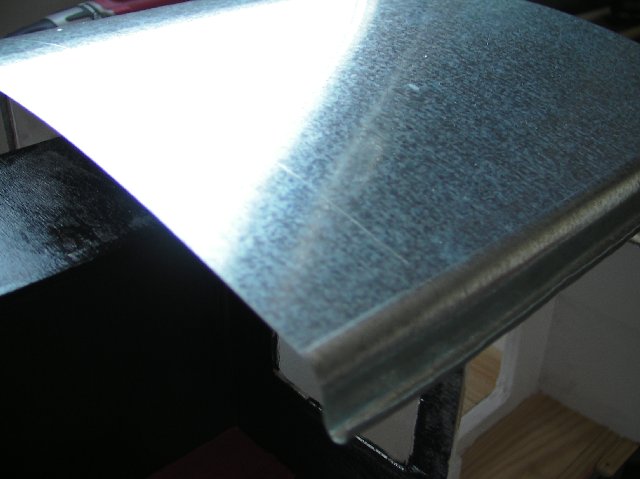

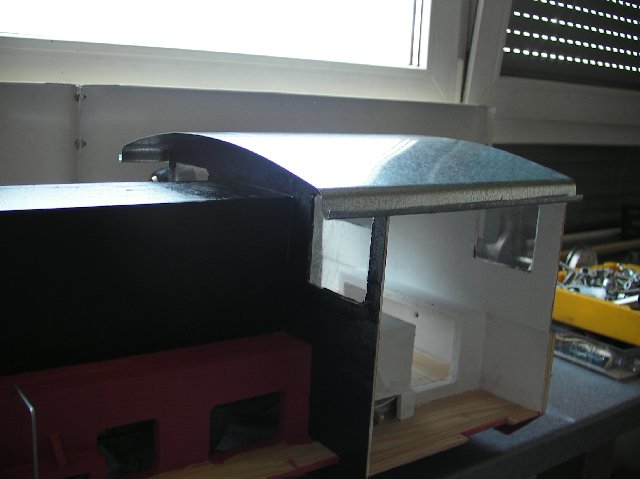

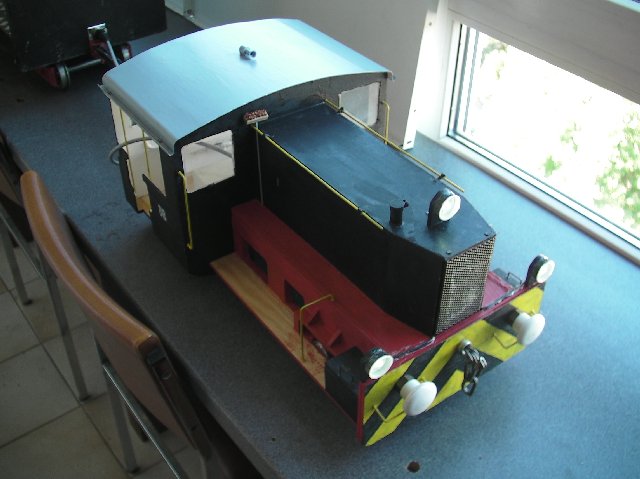

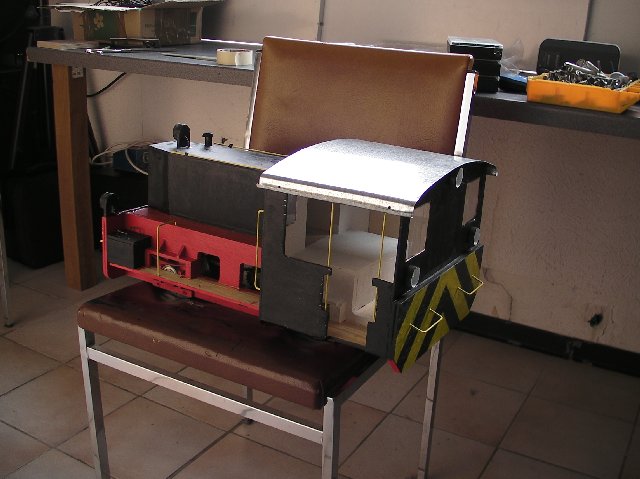

Das Dach ist aus dem dünsten Blech, das ich im Baumarkt bekommen konnte,
damit ich es auch leicht bearbeiten könnte.

Die Räder und Achsen musste ich mir bei Knupfer bestellen.

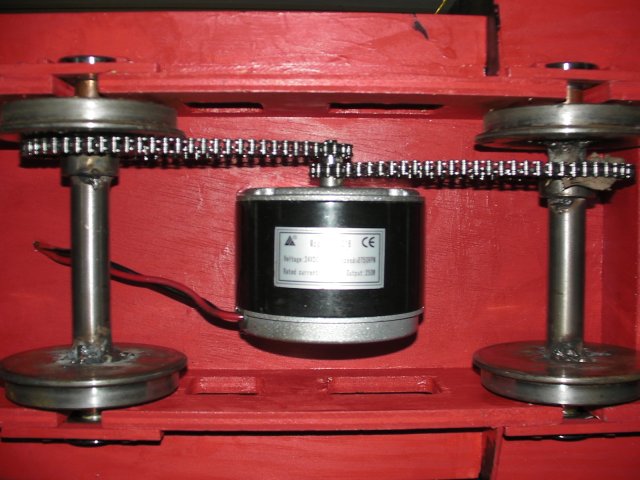

Den 24Volt 250Watt Elektromotor bekommt man bei EBay.

Die Hupe bekommt man im Elektroladen.
Den Horntrichter habe ich selber aus Aluminium gedreht.

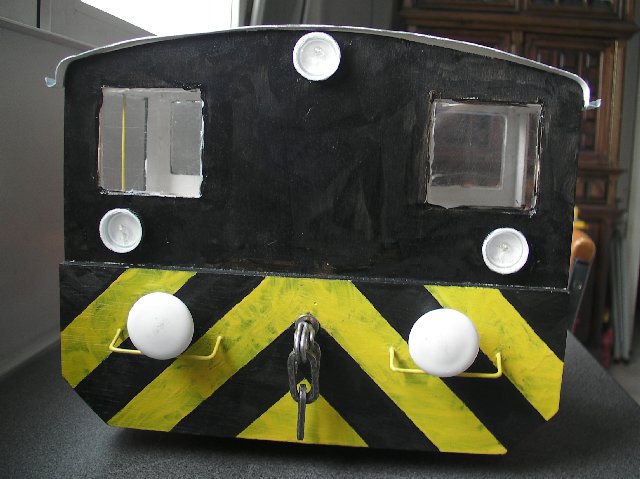

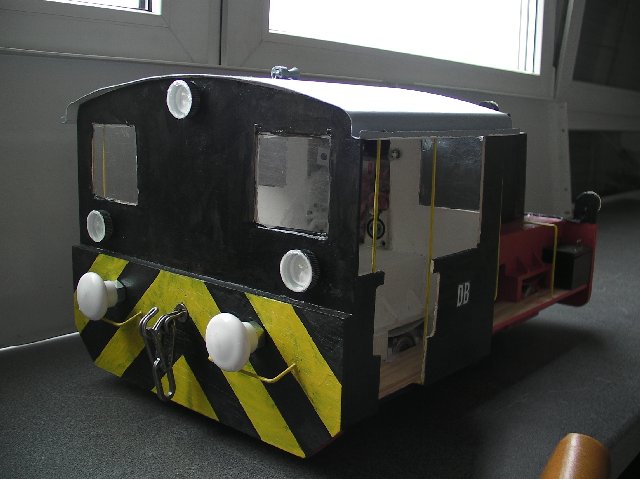

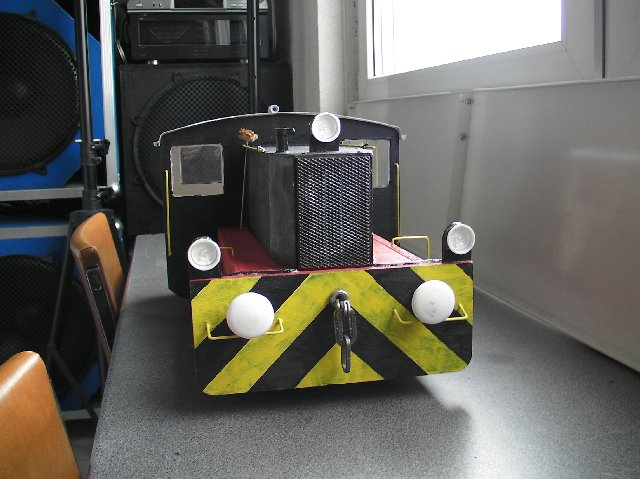

Die Puffer sind Schranktürknaufe und die Zughaken sind aus 3mm Draht gebogen.

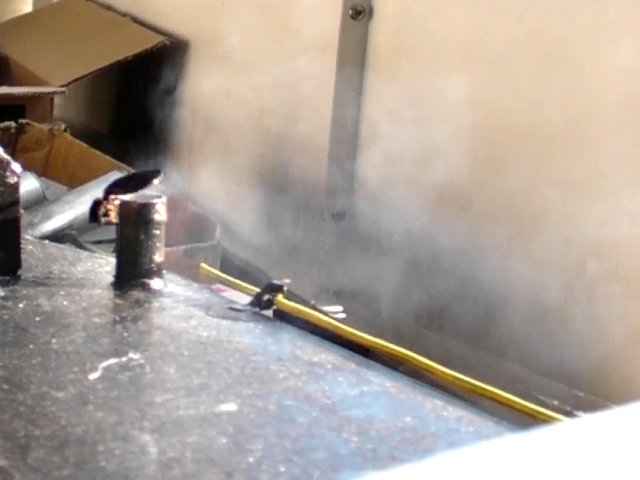

Das Auspuffrohr ist aus 10mm Messingrohr und die Auspuffklappe aus dünnem Blech.
Darunter befindet sich eine 12Volt Luftpumpe.
Diese saugt den Qualm aus einer 12V umgebauten Elektrozigarette.

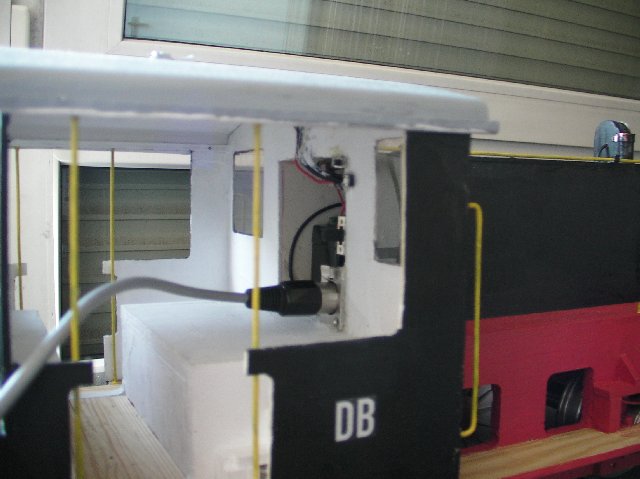

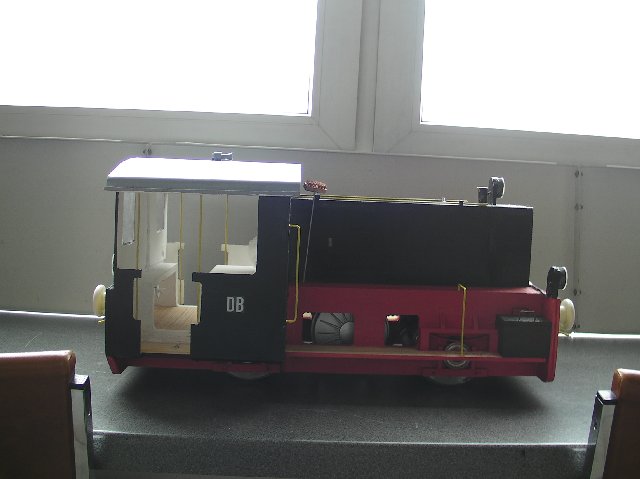

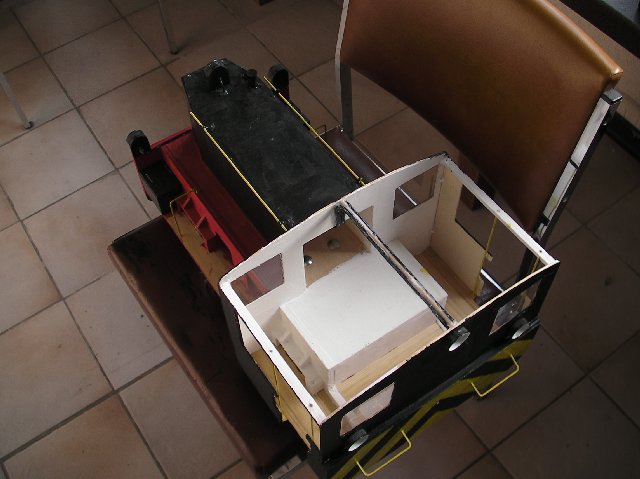

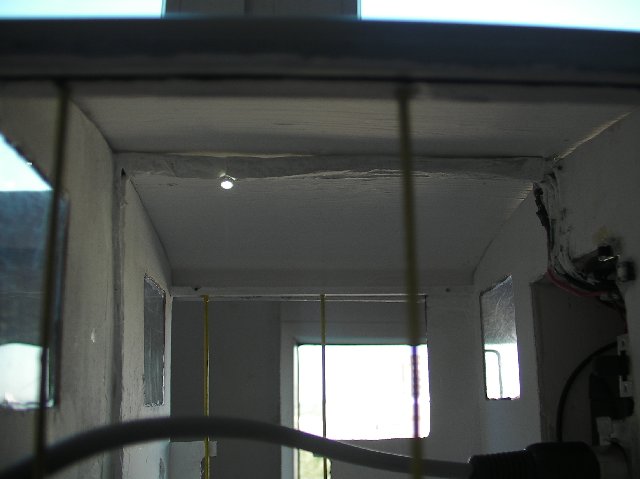

Die Lok konnte man im Führerstand bedienen.

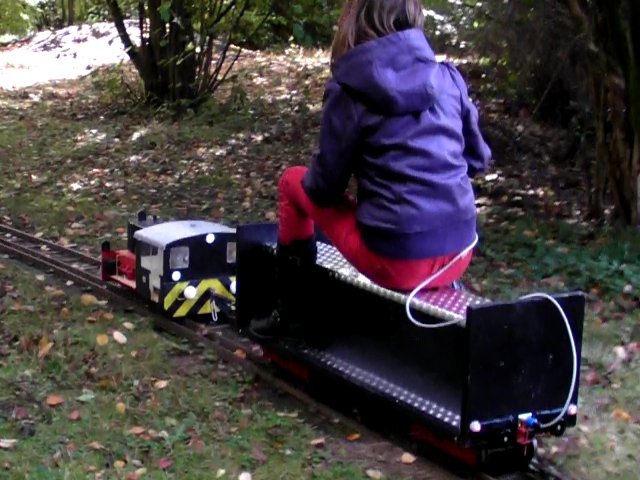

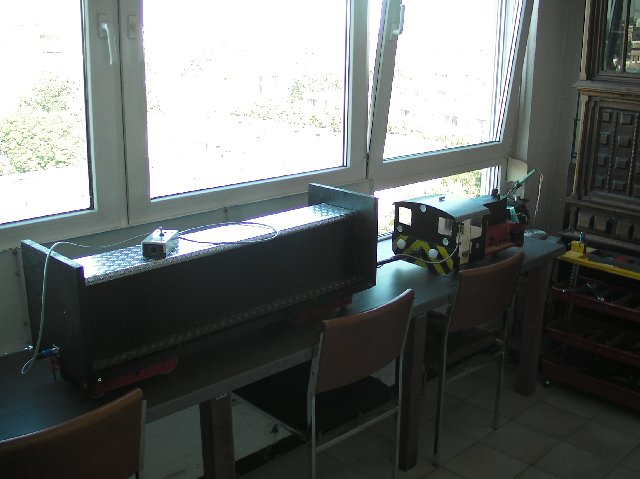

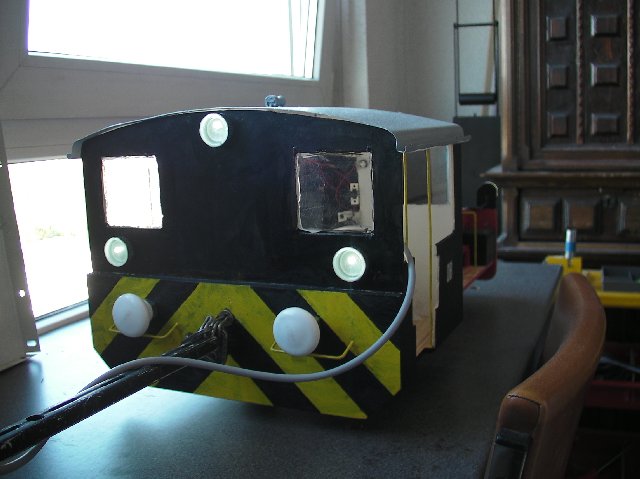

Durch anbringen einer Steckerbuchse und verlängern der Kabel

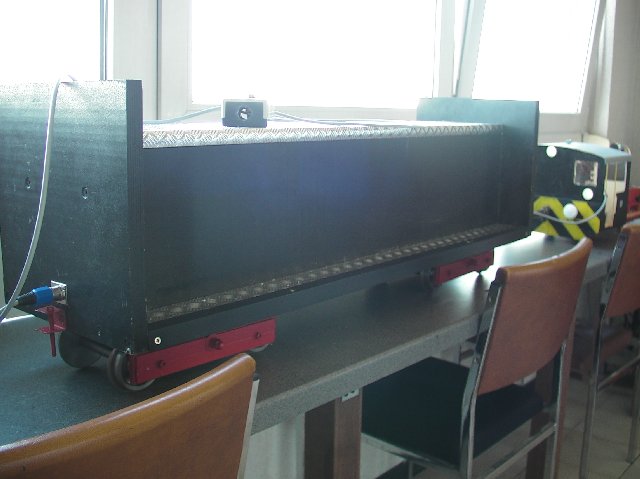

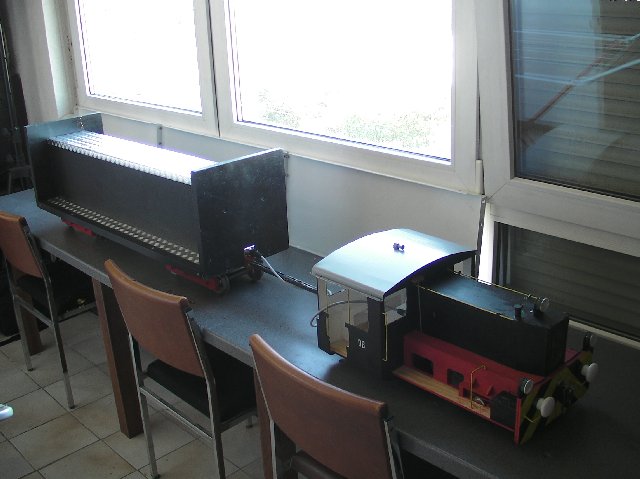

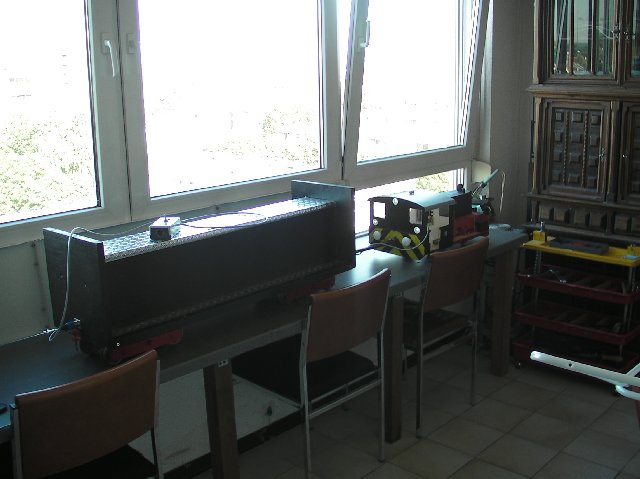

konnte die Lok auch vom Sitzwagen aus gesteuert werden.

Zum Fahren wurde der Motor einfach nur an- oder aus- geschaltet.
Zum bremsen wurde der Motor gebrückt.
